ПРОТИВОПОЖАРНИ ВРАТИ
NOVOFERM

Пожарозащитните врати на Novoferm NovoPorta Premio с висококачествен дебел фалц са налични с класове на пожароустойчивост T30 (EI2 30) и T90 (EI2 90) за вътрешна употреба.

ПРОТИВОПОЖАРНИ ВРАТИ ЦЕНИ

ЕДНОКРИЛИ
ПОЖАРОЗАЩИТНИ ВРАТИ
NOVOPORTA SCHIEVANO

огнеустойчивост EI 60/EI 90
  • Дебелина на крилото 64 мм, тристранен фалц,
    тристранно термо-набъбващо уплътнение,
    2 бр пасивен шип от страна на пантите
  • Панти: 2 бр триделни панти на крило (от които 1 бр е пружинна панта)
  • Обков: PZ брава, секретен патрон с 3 бр. ключа, черни PVC дръжки
  • Материал: Стомана, поцинкована, прахово боядисана 0.80 мм
  • Ъглова метална каса, ламарина 1,5 мм
  • Пълнеж: минерална вата
  • Цвят: RAL 7035
    Цветове по RAL без оскъпяване, които не се поддържат на склад: 1013, 5010, 9002, 9006, 9010, 9016,7016 (Срок за доставка 8-9 седмици).
НА СКЛАД

NOVOPORTA SCHIEVANO ЦЕНИ

EI 60

  • 800/2050 мм. 907,2 лв
  • * 900/2050 мм. 967,68 лв
  • * 1000/2050 мм. 1 011,78 лв
  • * 1100/2050 мм. 1 122,66 лв
  • * 1250/2050 мм. 1 122,66 лв
  • 1350/2050 мм. 1 197,00 лв
  • 800/2150 мм. 907,20 лв
  • * 900/2150 мм. 967,68 лв
  • * 1000/2150 мм. 1 015,56 лв
  • * 1100/2150 мм. 1 122,66 лв
  • * 1250/2150 мм. 1 122,66 лв
  • 1350/2150 мм. 1 197,00 лв

EI 90

  • 800/2050 мм. 991,62 лв
  • * 900/2050 мм. 1 044,54 лв
  • * 1000/2050 мм. 1 112,58 лв
  • * 1100/2050 мм. 1 218,42 лв
  • * 1250/2050 мм. 1 218,42 лв
  • 1350/2050 мм. 1 301,58 лв
  • 800/2150 мм. 991,62 лв
  • * 900/2150 мм. 1 044,54 лв
  • * 1000/2150 мм. 1 112,58 лв
  • * 1100/2150 мм. 1 218,42 лв
  • * 1250/2150 мм. 1 218,42 лв
  • 1350/2150 мм. 1 301,58 лв

ДВУКРИЛИ
ПОЖАРОЗАЩИТНИ ВРАТИ
NOVOPORTA SCHIEVANO

огнеустойчивост EI 60/EI 90
  • Дебелина на крилото 64 мм, тристранен фалц,
    тристранно термо-набъбващо уплътнение,
    2 бр пасивен шип от страна на пантите
  • Панти: 2 бр триделни панти на крило (от които 1 бр е пружинна панта)
  • Обков: PZ брава, секретен патрон с 3 бр. ключа, черни PVC дръжки
  • Материал: Стомана, поцинкована, прахово боядисана 0.80 мм
  • Ъглова метална каса, ламарина 1,5 мм
  • Пълнеж: минерална вата
  • Цвят: RAL 7035
    Цветове по RAL без оскъпяване, които не се поддържат на склад: 1013, 5010, 9002, 9006, 9010, 9016,7016 (Срок за доставка 8-9 седмици).
НА СКЛАД

NOVOPORTA SCHIEVANO ЦЕНИ

EI 60

  • * 1250/2050 мм. 1561,14
  • * 1350/2050 мм. 1617,84
  • 1450/2050 мм. 1683,36
  • 1600/2050 мм. 1782,9
  • 1800/2050 мм. 1907,64
  • 2000/2050 мм. 2038,68
  • * 1250/2150 мм. 1561,14
  • * 1350/2150 мм. 1617,84
  • * 1450/2150 мм. 1683,36
  • * 1600/2150 мм. 1782,9
  • * 1800/2150 мм. 1907,64
  • * 2000/2150 мм. 2038,68

EI 90

  • * 1250/2050 мм. 1 849,68 лв
  • * 1350/2050 мм. 1 924,02 лв
  • * 1450/2050 мм. 1 998,36 лв
  • * 1600/2050 мм. 2 096,64 лв
  • * 1800/2050 мм. 2 223,90 лв
  • * 2000/2050 мм. 2 361,24 лв
  • * 1250/2150 мм. 1 849,68 лв
  • * 1350/2150 мм. 1 924,02 лв
  • 1450/2150 мм. 1 998,36 лв
  • 1600/2150 мм. 2 096,64 лв
  • 1800/2150 мм. 2 223,90 лв
  • 2000/2150 мм. 2 361,24 лв

  *  на склад
Срок на доставка: от 10 до 11 работни седмици.

ПОЖАРОЗАЩИТНИ ВРАТИ
NOVOPORTA ALSAL

огнеустойчивост EI 60/EI 90
  • Дебелина на крилото 58 мм, тристранен фалц,
    тристранно термо-набъбващо уплътнение,
    пасивен шип от страна на пантите
  • Панти: 2 бр триделни панти на крило (от които 1 бр е пружинна панта)
  • Обков: PZ брава, секретен патрон с 3 бр. ключа, черни PVC дръжки
  • Материал: Стомана, поцинкована, прахово боядисана 0.65 мм
  • Ъглова метална каса, ламарина 1,5 мм
  • Пълнеж: минерална вата
  • Цвят: RAL 9018
НА СКЛАД

NOVOPORTA ALSAL ЦЕНИ

EI 60

  • 800/2035 мм. 777,48 лв
  • 800/2000 мм. 777,48 лв
  • 885/2035 мм. 777,48 лв
  • 900/2000 мм. 777,48 лв
  • 1000/2000 мм. 850,08 лв
  • 1000/2035 мм. 850,08 лв
  • 800/2125 мм. 840,84 лв
  • 885/2125 мм. 840,84 лв
  • 1000/2125 мм. 867,24 лв

EI 90

  • 800/2035 мм. 1849,68 лв
  • 800/2000 мм. 1 924,02 лв
  • 885/2035 мм. 1 998,36 лв
  • 900/2000 мм. 2 096,64 лв
  • 1000/2000 мм. 2 223,90 лв
  • 1000/2035 мм. 1 000,56 лв
  • 800/2125 мм. 1 098,24 лв
  • 885/2125 мм. 1 143,12 лв
  • 1000/2125 мм. 1 206,48 лв

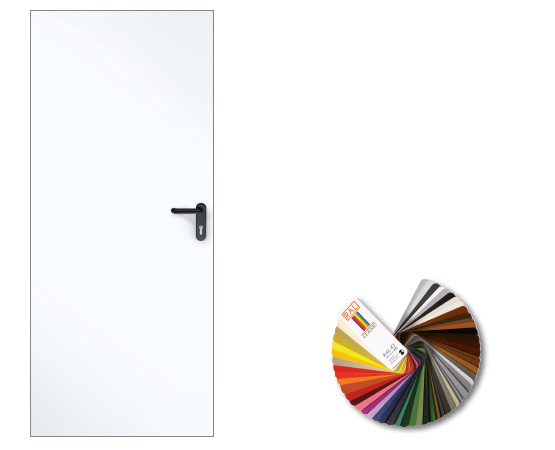

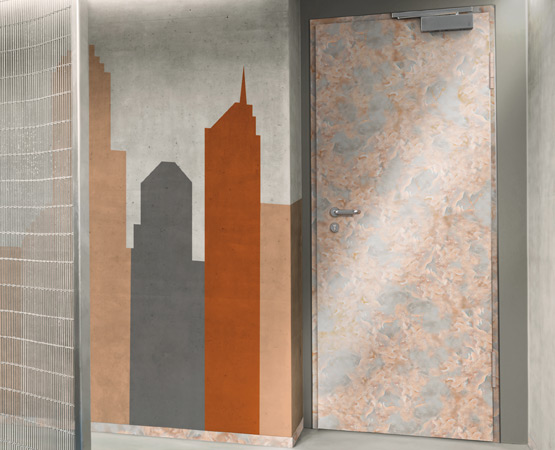

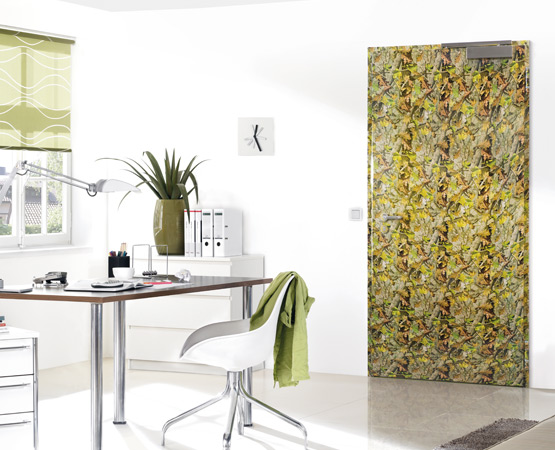

PREMIO ДОБАВЯ ЦВЯТ НА СГРАДАТА

Вратите правят входа приканващ. Ето защо Novoferm се стреми да създаде впечатление за високо качество, започвайки с бял прахообразен грунд.

В допълнение на това, богатият избор от дизайнерски варианти и цветове по RAL ви позволява да акцентирате върху сградата и да придадете на вътрешността ѝ неповторим щрих.

Можете да избирате от различни дизайни за вътрешната и външната страна, или за всяко крило поотделно.

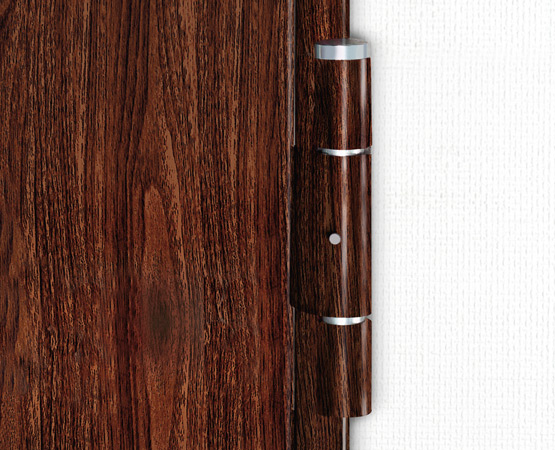

Дори пантите могат да бъдат в същия цвят като дизайна на вратата при поискване.

Ексклузивен външен вид, съчетан с напълно разработената технология на Novoferm, която дава ясни резултати, които ще впечатлят всеки наблюдател. Вратите могат да бъдат визуално интегрирани в стената, което предлага огромни възможности за дизайн.

Разнообразието, предлагано от Novoferm, обхваща панела на вратата, касата и пантите, които могат да се уеднаквят като дизайн или да се различават един от друг. Създава се изключително впечатляващо взаимодействие между външния вид и безопасността.

Висококачественият бял грунд (RAL 9016), използван от Novoferm, изглежда добре сам по себе си. Много собственици на имоти изглежда го харесват толкова много, че избират да се придържат към бяло, ако няма риск от корозия, когато се монтира вратата.

Светлозащитен и изключително устойчив на надраскване благодарение на матовото или гланцово покритие. Можете да създадете множество атрактивни Premio дизайни -от индустриален чар до стаи с домашна атмосфера, отвън и отвътре могат да бъдат с различен дизайн, което се отнася и за отделните крила и дори пантите.

01-3004-M (H)

07-8001-M (H)

12-8023-M (H)

03-8001-H

01-9016-M (H)

08-9016-M (H)

13-9016-M (H)

03-8012-H

02-9005-M (H)

09-3004-M (H)

14-9016-M (H)

06-8001-H

04-8001-M (H)

10-8001-M (H)

15-9016-M (H)

06-8007-H

Изборът на остъклението и касата играят огромна роля при определянето на външния вид на вратата, но все повече е продиктуван от нарастващите изисквания за енергийна ефективност. Пожарозащитните врати на Novoferm – Premio могат да бъдат оборудвани с огнеустойчиво остъкление (F30 или F90). Все още сме единственият производител, който предлага многофункционалните врати Premio изцяло с изолиращ стъклопакет със значително подобрени коефициенти на топлопреминаване от 1.1 – 1.3 W / (m²K), в зависимост от избрания тип стъкло, съгласно EN ISO 10077-1 .

NovoPorta Premio MZ могат да бъдат поръчани със следните видове остъкляване, в зависимост от модела: Стандартно и изолационно стъкло по поръчка с особено ниски коефициенти на топлопреминаване съгласно EN ISO 10077-1. Разбира се, има и ламинирано или закалено безопасно стъкло. Предлага се и декоративно остъкляване (флоатно стъкло) с три различни дизайна: Mastercarré, Masterligne и непрозрачно стъкло (вижте илюстрациите по-долу) за индивидуални проекти. Техните различни нива на пречупване на светлината осигуряват необходимата визуална защита.

Видове остъкляване за модела Premio MZMZ-1 1-крилоMZ-2 2-крила
24 мм изолационно стъкло, прозрачно флоатно стъкло (стандартно остъкление) *
24 мм VSG / VSG (ламинирано) изолационно стъкло (стандартно остъкление)
24 мм VSG / VSG (ламинирано) изолационно стъкло с матово фолио (стандартно остъкление)
24 мм изолационно стъкло, декоративно флоатно стъкло, бяло / Mastercarré *
24 мм изолационно стъкло, декоративно флоатно стъкло, бяло / Masterligne *
24 mm ESG / ESG (закалено) изолационно стъкло
Допълнителни специални опции за остъкляване (само изолационно стъкло) по заявка, дебелина на стъклото: 24 мм
Стъклодържачи за 24 мм изолиращо остъкление за монтаж на място

При остъклението, укрепващият стъклодържач стандартно е прикрепен от страната на пантите (има възможност за прикрепване от противоположна на пантите страна). / * Спазвайте указанията за работното място и правилата за предотвратяване на злополуки.

ДЕКОРАТИВЕН ДИЗАЙН НА ОСТЪКЛЕНИЯТА

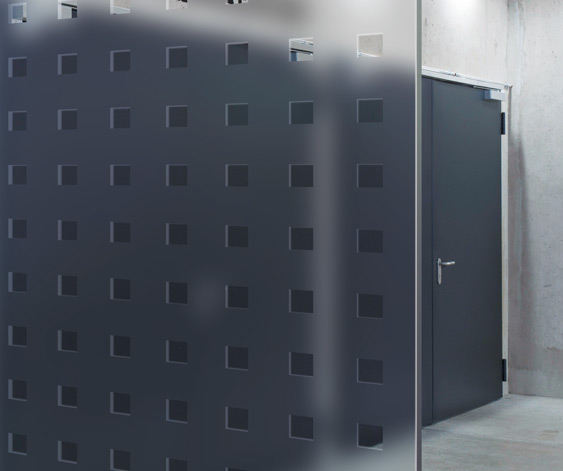

Mastercarré

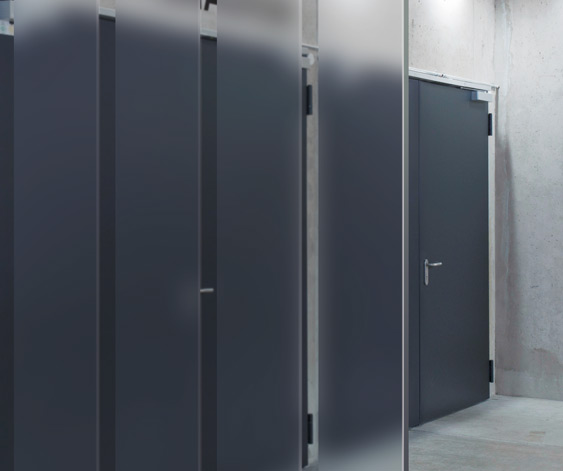

Masterligne

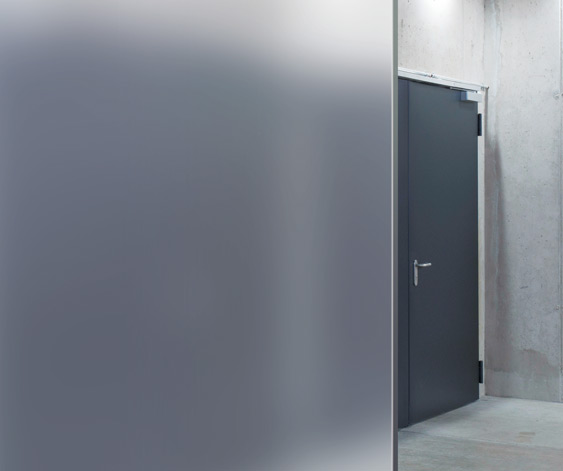

Матово фолио (непрозрачно остъкление)

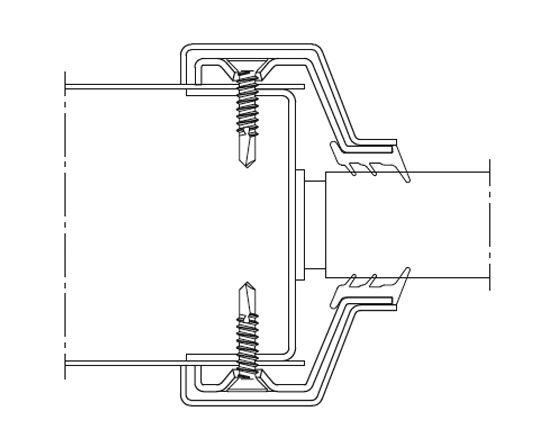

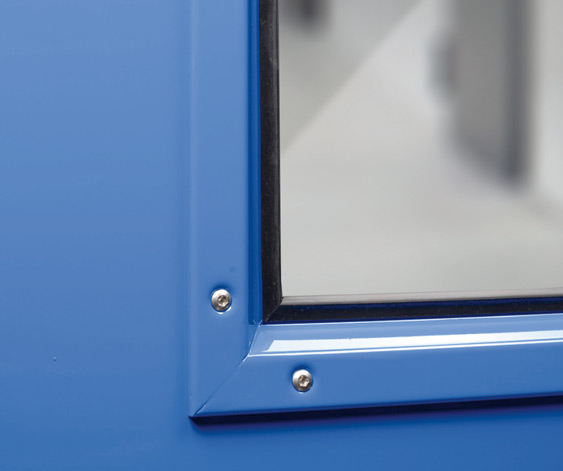

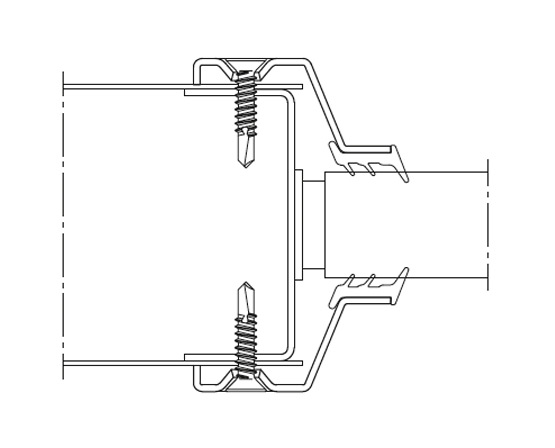

СТОМАНЕН ПРОФИЛ ЗА ВИДИМО МОНТИРАНЕ С ВИНТОВЕ

Ширината на здравите стоманени стъклодържачи на NovoPorta Premio винаги е една и съща, независимо дали моделът е T30, T90 или MZ. Това гарантира, че външният вид на остъклението на вратите в цялата сграда също остава непроменен.

Материал: Стомана

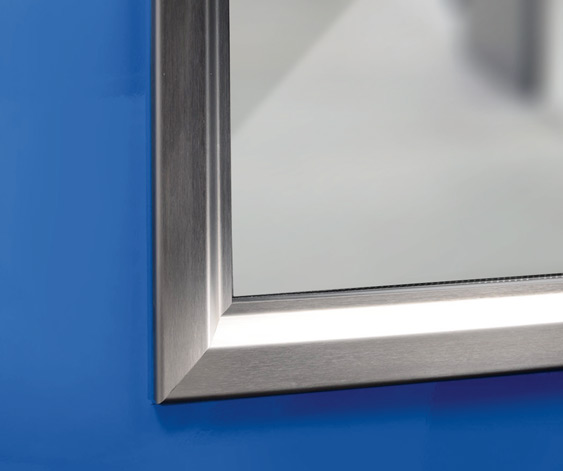

ЕЛЕГАНТНИ ДЕКОРАТИВНИ КАПАЦИ ОТ НЕРЪЖДАЕМА СТОМАНА

Тези от вас, които искат да създадат още по-елегантен външен вид, могат да изберат покриващите капаци от неръждаема стомана. Те лесно се фиксират върху стандартните стъклодържачи и допълнително подчертават вратата с остъкление от модела Premio.

Материал: Неръждаема стомана, предлага се за правоъгълно и кръгло остъкление

ПРОФИЛИ ЗА ОСТЪКЛЕНИЕ

NovoPorta Premio T30-1 и T30-2 ¹) ²)

Налични видове стъкло:

F30 прозрачно остъкление за вътрешна употреба

Стоманени стъклодържачи

За правоъгълни и кръгли стандартни и специални остъкления

Стъклодържачи с допълнителни декоративни капаци от неръждаема стомана

За правоъгълни и кръгли стандартни и специални остъкления

NovoPorta Premio T90-1 и T90-2 ¹) ²)

Налични видове стъкло:

F90 прозрачно остъкление за вътрешна употреба

Стоманени стъклодържачи

За правоъгълни и кръгли стандартни и специални остъкления

Стъклодържачи с допълнителни декоративни капаци от неръждаема стомана

За правоъгълни и кръгли стандартни и специални остъкления

NovoPorta Premio MZ-1 и MZ-2 ²)

Налични видове стъкло:

Предлага се единствено с изолационно стъкло

Стоманени стъклодържачи

За правоъгълни и кръгли стандартни и специални остъкления

Стъклодържачи с допълнителни декоративни капаци от неръждаема стомана

За правоъгълни и кръгли стандартни и специални остъкления

¹ Стъкло предназначено само за употреба на закрито ( със защита от UV светлина и директно халогенно лъчение). Остъклението може да се използва само в температурни граници от -20 до +45 ° C

² Стандартните стоманени профили за остъкляване са видимо закрепени с болтове от двете страни. Допълнитела защита на MZ вратите от рискове / външна среда.

Високофункционалният, атрактивен дизайн и иновативните детайли характеризират пожарозащитните и димозащитните системи плъзгащи се врати на Novoferm. Те са с широк спектър на употреба и хармонично се вписват в различни архитектурни концепции на индустриални и търговски сгради.

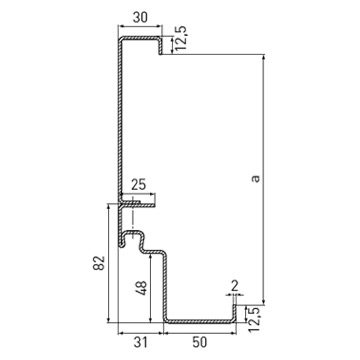

2140B УНИВЕРСАЛЕН РАМКОВ ПРОФИЛ: ЕДНО РЕШЕНИЕ ЗА ВСИЧКИ СЦЕНАРИИ ПРИ МОНТАЖА

Ъгловата каса е обикновена, докато допълнителният универсален профил без пълнеж е специален. В комбинация, този сбор от предния и насрещния капак създава двукомпонентната обхватна каса на вратата – 2140B, която е в свой собствен клас. Дори и ъгловите каси, които вече са налице, могат да бъдат модернизирани или още по-добре: подобрени – с насрещен капак. Допълнителни предимства: Според одобрението, само предният капак на касата трябва винаги да се запълва, докато насрещния капак може да се остави празен. Процесът на монтаж се подпомага от различните опции за запълване, както и от монтажните комплекти, които могат да се доставят за почти всеки тип стена (виж илюстрациите). Комбинацията от универсален рамков профил на NovoPorta Premio и 2140B, е система „всичко в едно“ – включваща димо- и пожарозащита (T30 / T90), звукоизолация и устойчивост на взлом.
Видима зидария F60-A Монтажна стена Видим бетон F60-B Монтажна стена Газобетонни блокове
Можете да превърнете практически всяка идея в реалност с рамковия профил 2140B. В края на краищата, той не само изглежда изключително добре: освен това профилът се закрепва бързо към всички видове стени и се запълва чисто, с помощта на монтажните комплекти. В зависимост от монтажния екип и условията на обекта, съществуват няколко одобрени опции за материала за запълване.
Комбинацията от преден и насрещен капак позволява впечатляващо бърз и чист монтаж.

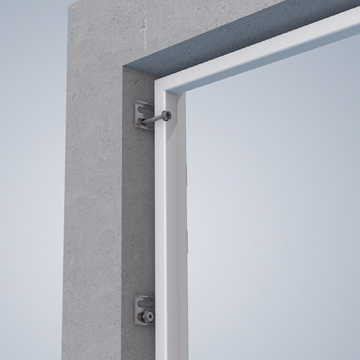

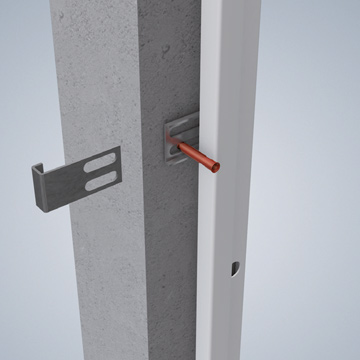

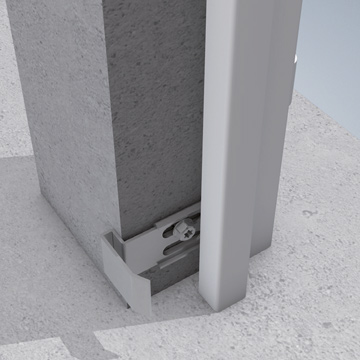

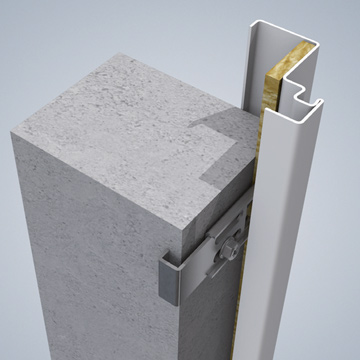

Плъзгащи анкери за бърз монтаж

10 винта са всичко, от което се нуждаете
Одобрено десетточково закрепване на касата, фабрично заготвено.
Необходим е само един винт в точката на закрепване за постигане на необходимата стабилност и здравина.


Винаги в правилната позиция
При затягане на касата към приложените адаптери за ъглова каса, е необходимо плъзгащият се контра адаптер само да се притисне, за да влезе възможно най-дълбоко в стената. Като добър страничен ефект, получавате перфектната локация за закрепване на специалната 2140B насрещна каса.

Поставяйте адаптери само там, където наистина са необходими
Ще са ви необходими 6 плъзгащи се срещуположни адаптера, за да монтирате насрещната каса. Долният анкер е удължен, за да поддържа касата в зоната на пода, където е по-изложена на удари. Оптимално решение: не са необходими насрещни адаптери за двете точки на закрепване в горната част.

Гъвкаво запълване
За да минат одобрение, е необходимо да запълните единствено предния капак на ъгловата каса. T30, например, е одобрена за запълване с насипна минерална вата *, а също така може и изобщо да не се запълва.


Просто плъзнете насрещната каса
Вече няма нужда от досадно подравняване: Просто плъзнете  докрай насрещната каса под лек ъгъл, отгоре над долния адаптер, закрепете предоставените пробивни винтове в подготвените отвори и това е всичко. За да завършите, поставете уплътнителния профил в жлеба на касата.


Предлага се за зидария и бетонни стени с дебелина до 300 мм.

* Минимална плътност 40 кг / м³, точка на топене> 1000 ° C, клас на строителни материали A1 / Евроклас A1

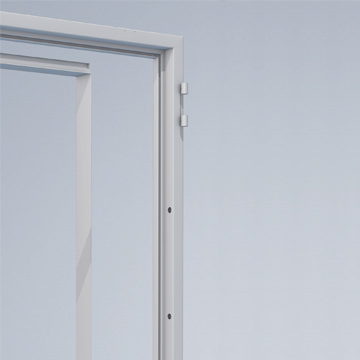

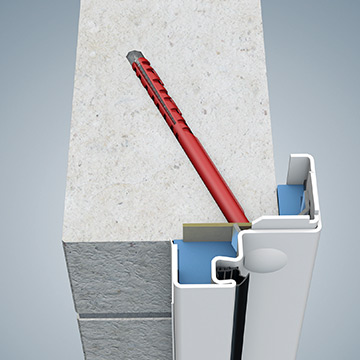

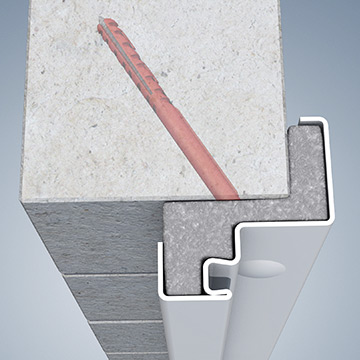

PREMIO ПЕЧЕЛИ ТОЧКИ И ПРИ МОНТАЖА: САМО ЕДИН ВИНТ НА ТОЧКА ЗА ЗАКРЕПВАНЕ!

Независимо от това дали монтирате обикновена ъглова каса или 2140B двукомпонентна обхватна каса: Методът със завинтване разработен от Novoferm е бърз и чист начин за монтаж на каса. И най-хубавото: Нуждаете се само от един винт на точка на закрепване, за да се гарантира максимална стабилност. Тъй като са необходими само половината от обичайните винтове, монтажът е много по-бърз.

Крайният резултат изглежда наистина добре, тъй като пробивните отвори, скрити в касата, са покрити с капачки, които можете да боядисате и които са напълно невидими, когато вратата е затворена.

Процедурата е одобрена за T30, T90, димоустойчиви или многофункционални врати, и за врати, устойчиви на взлом (RC2). Подходящ е за открити бетонни и зидани стени, но също така и за преградни стени от гипскартон с дървени рамки с клас F60-B или по-висок. Ако подът вече е готов, ъгловата каса може да се скъси според нивото на пода и директно на място.

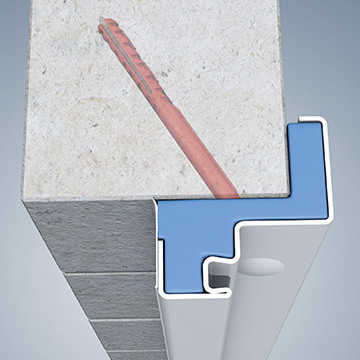

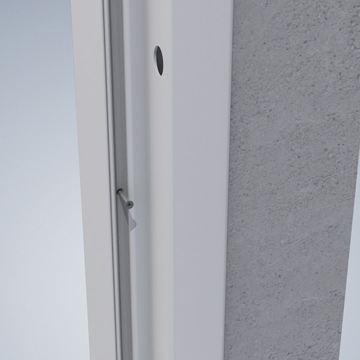

НЕВИДИМО ЗАКРЕПВАНЕ, БЪРЗО ЗАПЪЛВАНЕ

T30, MZ
Запълнете бързо, чисто и здраво с оригиналната противопожарна пяна на Novoferm. Перфектна за зидария и бетон.


T30, MZ
Изисква се само в зоната на фалца: Насипната минерална вата гарантира сухо и бързо запълване на касата и се използва, когато изискването е това да става изключително чисто.


T90
Стоманените врати Т90 са изключително безопасни. Пожарозащитата, обаче, увеличава теглото на крилото, което изисква повишена стабилност и здравина на касата. За да се осигури максимална стабилност и бърз монтаж, препоръчваме монтажът да става чрез захващане във фалца и запълване по обикновения начин с хоросан.


ПОДКЪСЕТЕ КАСАТА НА МЯСТО

В някои случаи доставената каса може да се окаже твърде висока, тъй като е поръчана преди да бъде завършен пода. Когато подът вече е завършен и размерът на касата не пасва на отвора, обикновено тя вече е на обекта. В резултат на това касата трябва да бъде отрязана.



При ъгловите каси за Premio това е възможно да стане на място. Благодарение на допълнителна точка на закрепване в основата на касата, тя може да бъде подкъсена по всяко време и въпреки това да се монтира според изискванията.

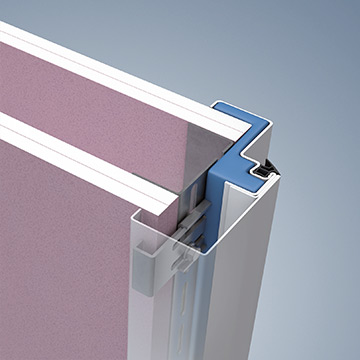

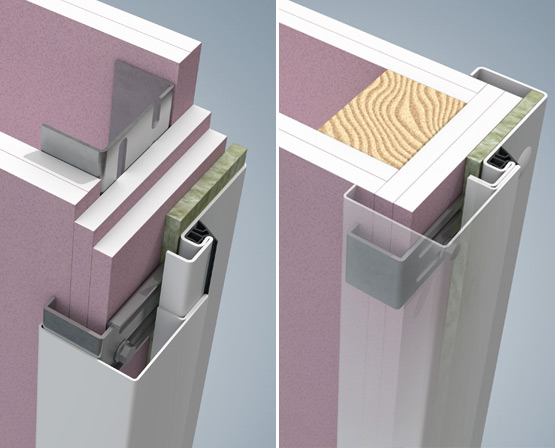

ИДЕАЛНОТО РЕШЕНИЕ ЗА СУХО СТРОИТЕЛСТВО – NOVOPORTA PREMIO T30 С ЕДИНИЧЕН РАМКОВ ПРОФИЛ 2140B

Леките преградни стени F60-A и F90-A са доказали своите качества на вътрешни противопожарни решения, които са бързи и гъвкави за монтаж. Системата NovoPorta Premio T30 за монтажни стени позволява вратите и касите да бъдат монтирани също толкова бързо, лесно и чисто. Тя се състои от атрактивната стоманена врата NovoPorta Premio и двусъставен рамков профил 2140B.

Основно предимство е одобрената употреба на противопожарна пяна Novoferm и насипна минерална вата * за запълване на касите. Според изискванията трябва да се запълни само секцията в предната част, а специалният насрещен капак 2140B може да бъде оставен празен. Необходимата минерална вата обикновено е налична на обекта. Рамковият профил на 2140B може да бъде запълнен по класическия начин с гипсокартонени ленти за Premio T90.

Цялата система е тествана съгласно EN 1634 и е одобрена по DIN 4102. Тя също така отговаря на изискванията на бъдещия европейски продуктов стандарт EN 16034.

Моделите с T30 и T30 / димоустойчивост се предлагат в многообразие от стандартни размери, както и специални монтажни комплекти за стени F60-A / F90-A. Заедно с практичните плъзгащи се анкери и самонарезни винтове за UA профили, те значително намаляват времето, необходимо за монтаж.

* Минимална плътност 40 кг / м³, точка на топене> 1000 ° C, клас на строителни материали A1 / Евроклас A1

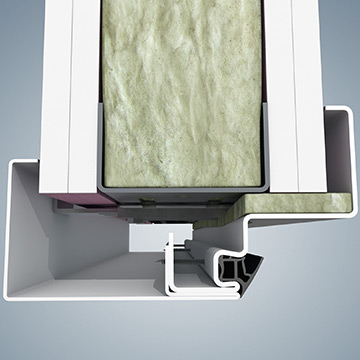

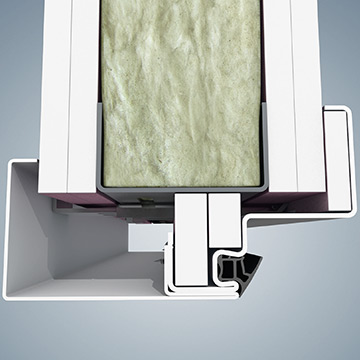

РЕШЕНИЯ ЗА ЗАПЪЛВАНЕ НА КАСИ

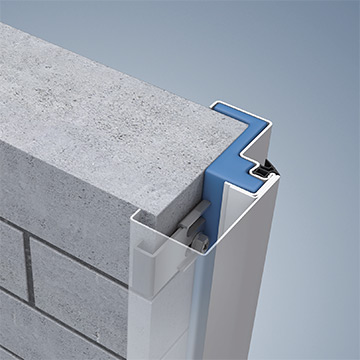

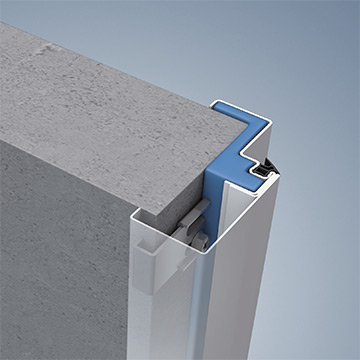

ЗАПЪЛВАНЕ НА КАСИ С ОБИКНОВЕНА МИНЕРАЛНА ВЪЛНА

  • Изолационен материал от минерални фибри, насипна плътност 40 кг / м³, точка на топене> 1000 ° C, клас на строителни материали A1 / Euroclass A1
  • Тествана по EN 1634-1 и одобрена съгласно DIN 4102
  • Тя е евтина и лесна за употреба благодарение на това, че е лесна за транспортиране и бърза за поставяне, с чисто и бързо приложение, което спестява време, тъй като само частта от фалца в предната част на касата 2240B трябва да се запълни с минерална вата, докато отзад остава празно.

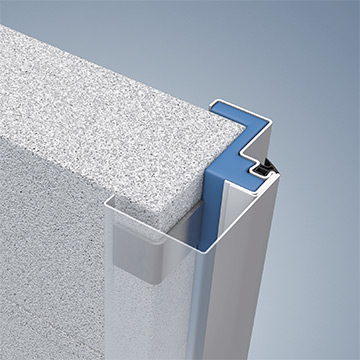

ЗАПЪЛВАНЕ С ПОЖАРОУСТОЙЧИВА ПЯНА

  • Тествана по EN 1634-1 и одобрена съгласно DIN 4102
  • Използвайте само пожароустойчива пистолетна пяна Novoferm 1C (не трябва да се използва друга пяна закупена от магазина!) Значително намалява шумовите емисии при затворена врата.
  • Тя е евтина и лесна за употреба благодарение на това, че е лесна за транспортиране и се слага бързо и чисто, което спестява време, тъй като само частта от фалца в предната част на касата 2240B трябва да се запълни с пожароустойчива пяна, докато отзад остава празно (излязлата пяна е скрита от задната част на касата и следователно не е необходимо да се реже или отстранява).

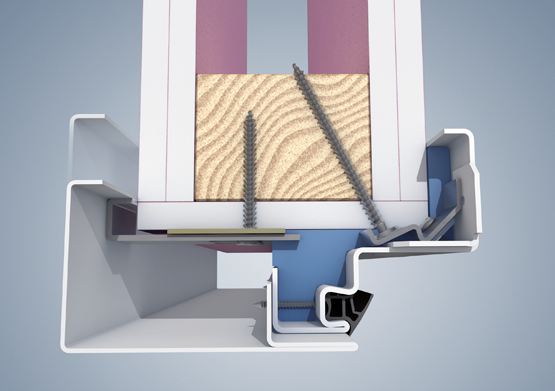

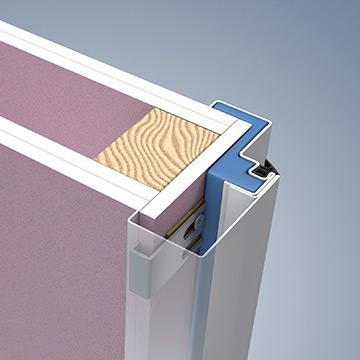

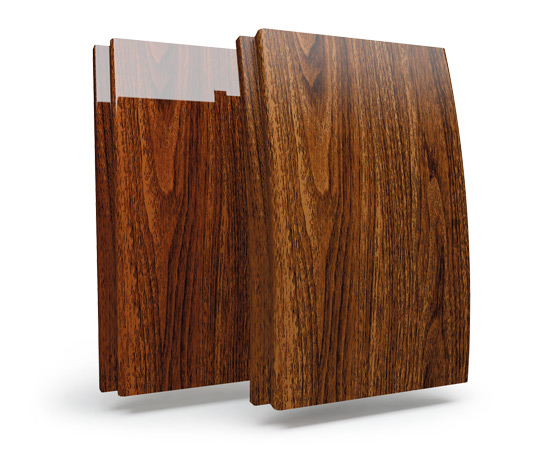

АКО ХАРЕСВАТЕ ДЪРВО, ЩЕ СЕ ВЛЮБИТЕ В NOVOPORTA PREMIO

Дърводелците и собствениците на екологични имоти обичат да работят с дърво, тъй като то е възобновяем ресурс. Техните инструменти са пригодени за работа с дърво, а не с метал.



Когато проектирахме NovoPorta Premio, ние придадохме голямо значение на това да гарантираме, че простият и бърз метод на монтаж чрез завинтване на рамковия профил 2140B също ще бъде подходящ за монтаж върху дървени преградни стени.



Разрешението за T30-Premio, издадено от DIBt, включва F60-B / F90-B монтажни стени с дървени прегради, както и голям брой други дървени решения за подпори и греди (мин. F60-B).



ИЗБОРЪТ Е ВАШ – МОЖЕМ ДА ПРЕДОСТАВИМ ВСИЧКО, КОЕТО ВИ Е НЕОБХОДИМО, ЗА ДА РАБОТИТЕ БЪРЗО И ЧИСТО!

Когато трябва да запълните само половината, се работи два пъти по-бързо – особено когато можете да изберете материала, с който ще работите.

Тъй като насрещния капак на рамковия профил Т30 може да бъде оставен напълно празен, трябва само да запълните секцията на предната страна, напр. с насипна минерална вата. Този материал е често използван за запълване на стени F60-A / F90-A и затова обикновено е на разположение на обекта.

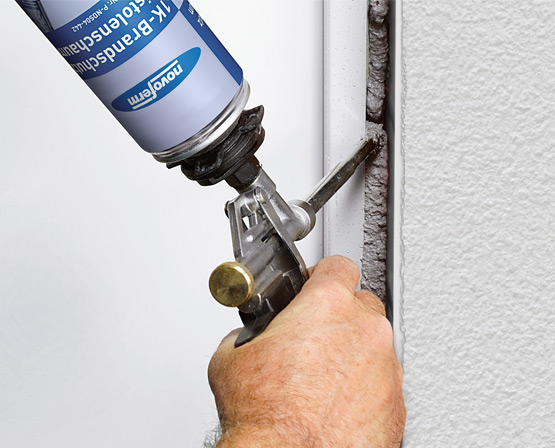

Пожарозащитна пяна Novoferm
Първо монтирайте предния капак, инжектирайте противопожарната пяна Novoferm бързо и чисто, след това монтирайте насрещния капак. Ефективен начин за работа – една кутия пяна е достатъчна за две до три каси.

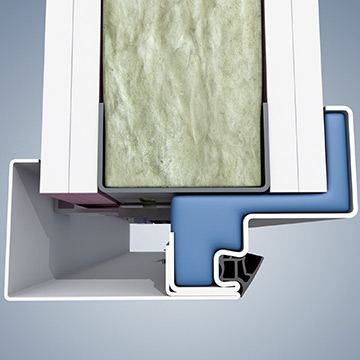

Насипна минерална вата
Ако предпочитате да работите с насипна минерална вата *, поръчайте количеството, от което се нуждаете, или използвайте каквото е налично на обекта, стига да отговаря на изискванията. Просто изрежете подходящата дебелина от минералната вата на ивици с правилния размер и ги напъхайте в предния капак, след като сте монтирали касата.  След това просто поставете насрещния капак.
* Минимална плътност 40 кг / м³, точка на топене> 1000 ° C, клас на строителни материали A1 / Евроклас A1


Ленти от гипсокартон
Просто изрежете наличните гипсови плоскости на ивици с необходимите размери и ги поставете в касата преди да я монтирате в стената. Този метод е особено популярен и разрешен при отсъствие на пяна или минерална вата.

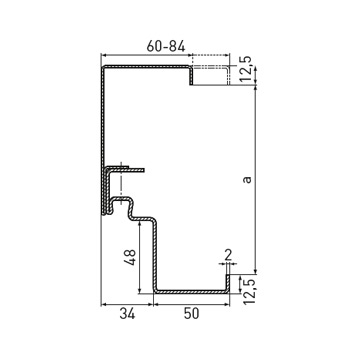

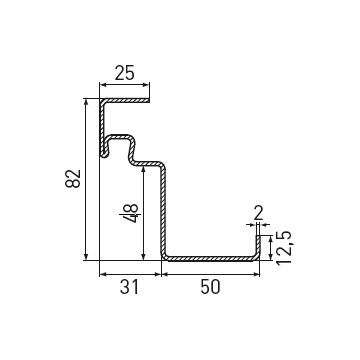

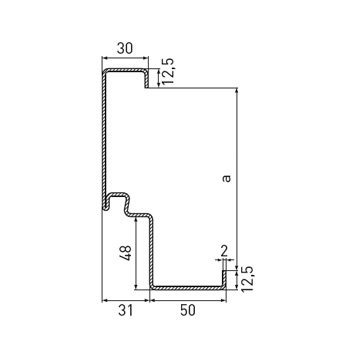

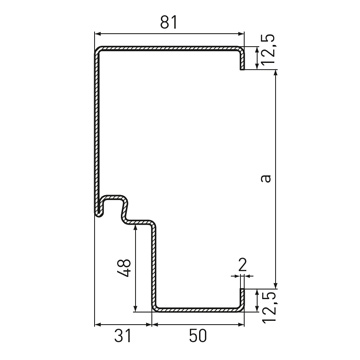

Ъглова каса

Ъглова каса с допълнителен профил

Ъглова каса с насрещна каса

Блокова каса, тип 1, ъгъл на стената

Блокова каса, тип 2, с подкъсен профил

Блокова каса, тип 3

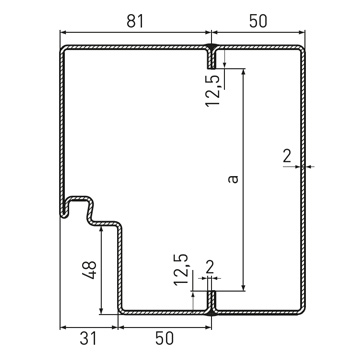

Обхватна каса

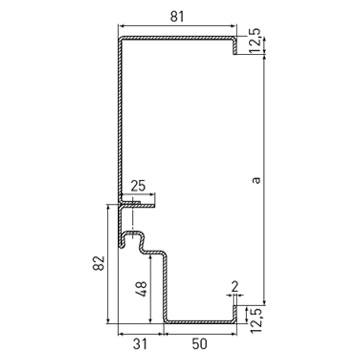

Двусъставна обхватна каса, тип 2140B

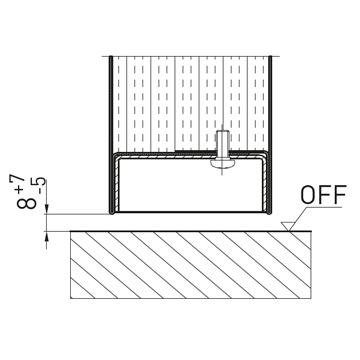

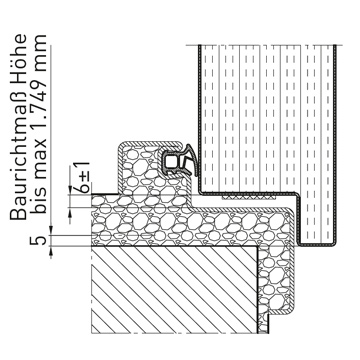

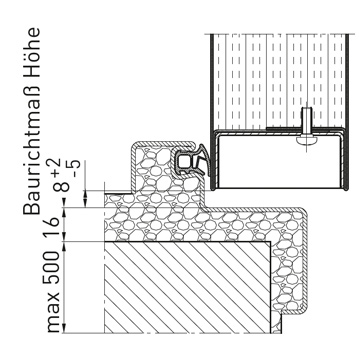

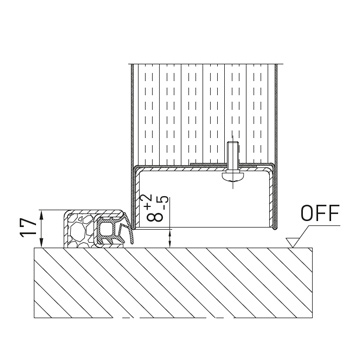

А

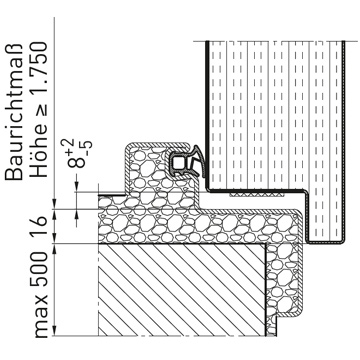

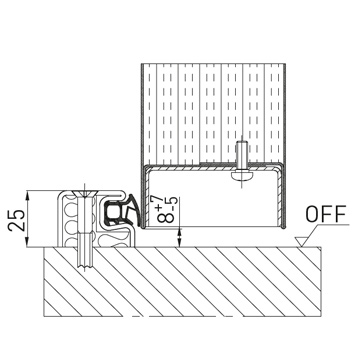

Праг на нивото на пода

B1
Праг с непрекъсната рамка (непрекъснат панел на вратата и касата на вратата)

B2
Праг с непрекъсната рамка (непрекъсната каса на вратата)

B3
Праг с непрекъсната рамка

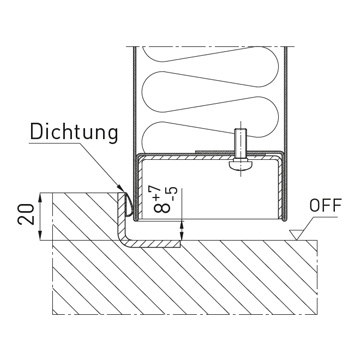

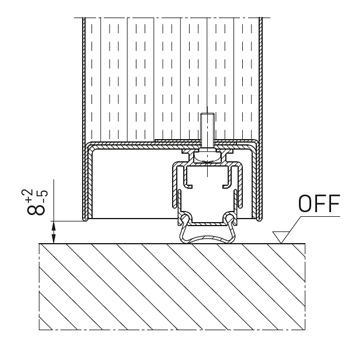

C2
Праг с долен стопер и уплътнение

RS1
Падащо подово уплътнение

RS1
Двойно падащо подово уплътнение

RS2
Уплътнителен праг II Извит праг

ТАБЛИЦА НА СТАНДАРТНИ ПОРЪЧКОВИ / КООРДИНИРАНИ РАЗМЕРИ

 Поръчкови размери Координиращи размериНоминални размериРазмер на светъл проходВъншни размери на каса
С удължение на касата от 20 ммбез удължение
Ширина х височина (мм)Ширина х височина (мм)Ширина х височина (мм)Ширина х височина (мм)Ширина х височина (мм)
Клапа Premio T30-1 Клапа Premio T90-1750 x 750 750 x 875760 x 755 760 x 880666 x 666 666 x 791828 x 828 828 x 953– –
800 x 800810 x 805716 x 716878 x 878
875 x 875 875 x 1000 875 x 1250885 x 880 885 x 1005 885 x 1255791 x 791 791 x 916 791 x 1166953 x 953 953 x 1078 953 x 1328– – –
1000 x 1000 1000 x 12501010 x 1005 1010 x 1255916 x 916 916 x 11661078 x 1078 1 078 x 1328– –
Одобрени размери: 500 x 700 мм до 1000 x 1750 мм
Premio T30-1 Premio T90-1 Premio MZ-1750 x 2000 750 x 2125760 x 2005 760 x 2130666 x 1957 666 x 2082828 x 2058 828 x 2183828 x 2038 828 x 2163
875 x 1875 875 x 2000 875 x 2125885 x 1880 885 x 2005 885 x 2130791 x 1832 791 x 1957 791 x 2082953 x 1933 953 x 2058 953 x 2183953 x 1913 953 x 2038 953 x 2163
1000 x 2000 1000 x 21251010 x 2005 1010 x 2130916 x 1957 916 x 20821078 x 2058 1078 x 21831078 x 2038 1078 x 2163
1125 x 2000 1125 x 21251135 x 2005 1135 x 21301041 x 1957 1041 x 20821203 x 2058 1203 x 21831203 x 2038 1203 x 2163
1250 x 2000 1250 x 2125 1250 x 22501260 x 2005 1260 x 2130 1260 x 22551166 x 1957 1166 x 2082 1166 x 22071328 x 2058 1328 x 2183 1328 x 23081328 x 2038 1328 x 2163 1328 x 2288
Одобрен / наличен размер: 625 x 1750 мм до 1375 x 2500 мм
Premio T30-2 Premio T90-2 Premio MZ-21500 x 2000 1500 x 21251510 x 2005 1510 x 21301416 x 1957 1416 x 20821578 x 2058 1578 x 21831578 x 2038 1578 x 2163
1750 x 2000 1750 x 21251760 x 2005 1760 x 21301666 x 1957 1666 x 20821828 x 2058 1828 x 21831828 x 2038 1828 x 2163
2000 x 2000 2000 x 2125 2000 x 25002010 x 2005 2010 x 2130 2010 x 25051916 x 1957 1916 x 2082 1916 x 24572078 x 2058 2078 x 2183 2078 x 25582078 x 2038 2078 x 2163 2078 x 2538
2125 x 21252135 x 21302041 x 20822203 x 21832203 x 2163
2250 x 22502260 x 22552166 x 22072328 x 23082328 x 2288
2500 x 25002510 x 25052416 x 24572578 x 25582578 x 2538
Одобрени / налични размери: 1375 x 1750 мм до 2500 x 2500 мм
* Забележка: Не всички посочени размери са налични на склад. Моля, консултирайте се с Вашия търговец от Novoferm.
– невъзможно
Всички размери са в мм

СТАНДАРТНИ ШИРОЧИНИ НА КРИЛАТА НА ДВУКРИЛИТЕ ВРАТИ NOVOPORTA PREMIO T30, T90 И MZ

Координираща ширина150017502000212522502500
Разделениеасиметрично 1/3 : 2/3асиметрично 1/3 : 2/3симетрично 1/2 : 1/2симетрично 1/2 : 1/2симетрично 1/2 : 1/2симетрично 1/2 : 1/2

Ширина на активното крило9319789781040.511031228
Ширина на пасивното крило5257289781040.511031228
Размер на светъл проход Активно крило8929399391001,510641189

Всички размери са в мм
ПРОТИВОПОЖАРНИ ВРАТИ В СОФИЯ
Scroll to Top
